ภาพรวมผลิตภัณฑ์

ที่YCLASER เครื่องเจาะเลเซอร์พื้นผิวโมดูลพลังงานยานยนต์ซิลิคอนไนไตรด์ได้รับการพัฒนาโดยเฉพาะสำหรับการเจาะรูทะลุ รูตัน รูวางตำแหน่ง ร่อง และคุณสมบัติระดับไมโคร-ในพื้นผิวเซรามิกขั้นสูงโดยเฉพาะ เมื่อติดตั้งด้วยเลเซอร์ไฟเบอร์ QCW กำลังสูง- แท่นมอเตอร์เชิงเส้นที่มีความแม่นยำสูง- และระบบกำหนดตำแหน่งการมองเห็น CCD ทำให้เครื่องจักรนี้มอบประสิทธิภาพการเจาะด้วยเลเซอร์ที่รวดเร็ว เสถียร และแม่นยำสูงสำหรับส่วนประกอบเซรามิกเกรดยานยนต์-

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
ความยาวคลื่นเลเซอร์	1,060–1,080 นาโนเมตร
ประเภทเลเซอร์	QCW ไฟเบอร์เลเซอร์
กำลังขับเลเซอร์	1,000W (กำหนดเอง)
พื้นที่การประมวลผลสูงสุด	600 × 600 มม
ความหนาของการประมวลผล	0.2–10 มม. (ขึ้นอยู่กับวัสดุ)
ความแม่นยำของตำแหน่งซ้ำ X / Y	±5μm
ความเร็วในการประมวลผล	0–3000 มม./นาที
ความเร็วในการเดินทางสูงสุด	60 ม./นาที
อัตราเร่งสูงสุด	1.2G
ความแม่นยำของโต๊ะทำงาน	น้อยกว่าหรือเท่ากับ 0.015 มม
ระบบส่งกำลัง	มอเตอร์เชิงเส้นนำเข้า + 0.5μm Grating Ruler
กำลังเครื่องจักรทั้งหมด (ไม่มีพัดลม)	น้อยกว่าหรือเท่ากับ 7KW
น้ำหนักเครื่องรวม	ประมาณ 1800KG
ขนาดเครื่อง (ยาว × กว้าง × สูง)	1800 × 1470 × 1890 มม
พาวเวอร์ซัพพลาย	สามารถเลือกไฟ AC 220V / 380V ได้

ข้อมูลจำเพาะอาจแตกต่างกันไปตามข้อกำหนดการกำหนดค่าและการใช้งาน

การใช้งานทั่วไปได้แก่

พื้นผิวโมดูลพลังงาน IGBT

การเจาะที่แม่นยำสำหรับซับสเตรตบรรจุภัณฑ์เซมิคอนดักเตอร์กำลังสูง-ที่ใช้ในยานพาหนะไฟฟ้าและระบบขับเคลื่อนทางอุตสาหกรรม

พื้นผิวเซรามิกโมดูลพลังงาน SiC

การประมวลผลรูที่มีความแม่นยำสูง-สำหรับอุปกรณ์พลังงาน SiC รุ่นต่อไป- ซึ่งต้องการประสิทธิภาพการจัดการระบายความร้อนที่ยอดเยี่ยม

ระบบควบคุมกำลังไฟฟ้า EV

การเจาะด้วยเลเซอร์ของพื้นผิวเซรามิกที่ใช้ในอินเวอร์เตอร์ เครื่องชาร์จแบบออนบอร์ด ตัวแปลง DC/DC และหน่วยควบคุมกำลัง

ส่วนประกอบเซรามิกอุณหภูมิสูง-

การประมวลผลชิ้นส่วนเซรามิกที่ใช้ในเซ็นเซอร์ยานยนต์ กังหันก๊าซ และระบบอิเล็กทรอนิกส์{0}}ในสภาพแวดล้อมที่รุนแรง

ตัวอย่างทั่วไป

typical sample

ข้อดีทางเทคนิค

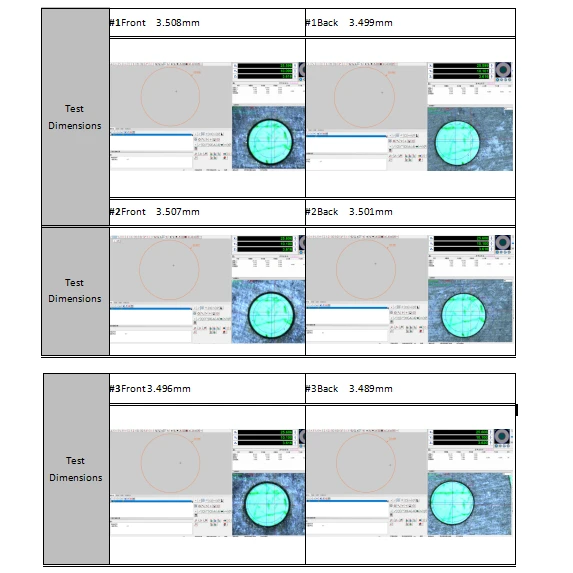

si3n4 test demension

การเจาะด้วยเลเซอร์ความแม่นยำสูง

ออกแบบมาเพื่อการใช้งานด้านยานยนต์และเซมิคอนดักเตอร์ที่ต้องการความแม่นยำด้านมิติเป็นพิเศษ

เส้นผ่านศูนย์กลางรูขั้นต่ำ: มากกว่าหรือเท่ากับ50μm
ช่วงเส้นผ่านศูนย์กลางรู: 50μm – 1.3 มม
รูเรียว:<1°
Ra น้อยกว่าหรือเท่ากับ1.6μm
ขนาดจุดโฟกัสขั้นต่ำ: 30μm
ความแม่นยำของตำแหน่ง: ±5μm
คุณภาพผนังรูเรียบ

ความสม่ำเสมอที่ดีเยี่ยมสำหรับการผลิตจำนวนมาก

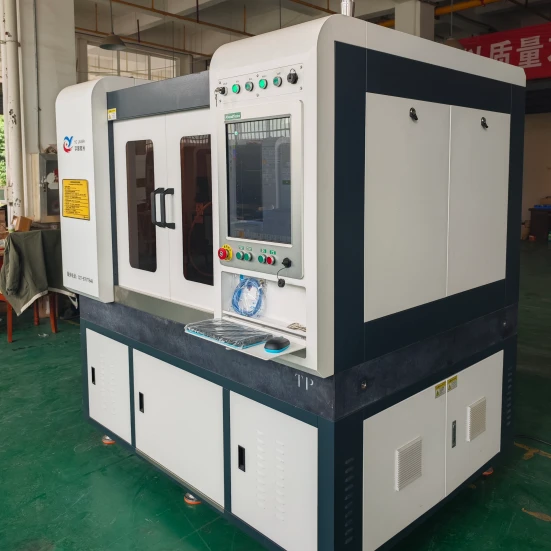

การออกแบบอุตสาหกรรมที่เชื่อถือได้

เครื่องจักรนี้สร้างขึ้นสำหรับ-สภาพแวดล้อมการผลิตทางอุตสาหกรรมในระยะยาว

คุณสมบัติได้แก่:

ฐานเครื่องหินอ่อนธรรมชาติสำหรับงานหนัก-
โครงสร้างความปลอดภัยที่ปิดสนิท
ระบบขับเคลื่อนมอเตอร์เชิงเส้นนำเข้า
ความคิดเห็นของไม้บรรทัดตะแกรงความละเอียดสูง-
แหล่งกำเนิดเลเซอร์-ระดับอุตสาหกรรม
ระบบการจัดการความร้อนที่เสถียร

ระบบกำหนดตำแหน่งการมองเห็นอัจฉริยะ

ติดตั้งระบบการมองเห็น CCD ขั้นสูงสำหรับการจัดตำแหน่งและการวางตำแหน่งอัตโนมัติ

ประโยชน์:

การรับรู้ Fiducial อัตโนมัติ
การวางตำแหน่งวัสดุพิมพ์ที่แม่นยำ
ปรับปรุงความสม่ำเสมอในการประมวลผล
ลดการแทรกแซงของผู้ปฏิบัติงาน

การควบคุมซอฟต์แวร์อันทรงพลัง

ซอฟต์แวร์ควบคุมที่พัฒนาขึ้นเอง-สนับสนุน:

การนำเข้าไฟล์ DXF
ความเข้ากันได้ของ AutoCAD
ความเข้ากันได้ของ CorelDRAW
การเขียนโปรแกรม NC ที่ยืดหยุ่น
การแก้ไขกราฟิกแบบกำหนดเอง
การเพิ่มประสิทธิภาพเส้นทางอัตโนมัติ

เหมาะสำหรับทั้งการพัฒนาต้นแบบและการผลิตในปริมาณมาก

คำถามที่พบบ่อย

ถาม: เส้นผ่านศูนย์กลางรูขั้นต่ำที่สามารถทำได้ในพื้นผิวเซรามิกซิลิคอนไนไตรด์คือเท่าใด

ตอบ: เครื่องจักรสามารถสร้างรูที่มีขนาดเล็กได้ถึง 50μm ขึ้นอยู่กับความหนาของวัสดุพิมพ์ รูปทรงของรู และลักษณะของวัสดุ

ถาม: เครื่องจักรสามารถประมวลผลทั้งรูทะลุและรูตันได้หรือไม่

ก. ใช่. ระบบรองรับการเจาะรูแบบ- การเจาะรูแบบบอด- การเจาะรูแบบไมโคร- การเจาะรูตามตำแหน่ง และการตัดเฉือนโครงสร้างไมโคร-แบบกำหนดเอง

ถาม: วัสดุใดบ้างที่สามารถแปรรูปได้นอกเหนือจากซิลิคอนไนไตรด์

ตอบ: เครื่องนี้ใช้งานได้กับเซรามิกขั้นสูงหลายประเภท รวมถึงซับสเตรต AlN, Al₂O₃, DBC, ซับสเตรต DPC, เซอร์โคเนีย, ซิลิคอนคาร์ไบด์, LTCC และเซรามิก HTCC

ถาม: เครื่องนี้เหมาะสำหรับการผลิตโมดูลพลังงานยานยนต์หรือไม่?

ก. ใช่. ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานระดับยานยนต์- เช่น โมดูล IGBT, โมดูล SiC MOSFET, อินเวอร์เตอร์ EV, ที่ชาร์จออนบอร์ด (OBC) และหน่วยควบคุมกำลัง (PCU)

ถาม: คุณให้การทดสอบตัวอย่างหรือไม่?

ก. ใช่. เราเสนอการประมวลผลตัวอย่างและการทดสอบความเป็นไปได้ฟรี ลูกค้าสามารถส่งแบบและตัวอย่างเพื่อประเมินผลก่อนซื้อ
